Chia sẽ kỹ thuật sửa chữa giúp khách hàng tiết kiệm được tiền sửa chữa và ra quyết định có nên mua Yamaha Nouvo SX 125 CC.
Đây là bài viết chia sẽ phần tiếp theo trong loạt chuyên đề "Thông tin và kỹ thuật sửa xe Yamaha Nouvo SX 125cc"

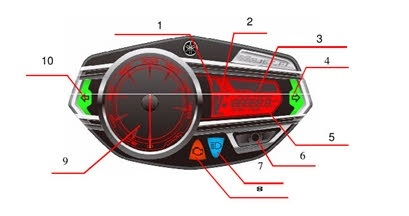

I/ Đồng hồ đa chức năng trên xe Nouvo SX 125cc Yamaha:
Thông tin và kỹ thuật sửa chữa xe yamaha novou sx 125cc p2
1. Báo nhiệt độ dung dịch làm mát
2. Báo xăng
3. Báo mức tiêu thụ nhiên liệu
4. Đền báo xi nhan
5. Tổng số KM, hành trình, nhiên liệu
6. Nút chọn Select
7. Báo bật pha
8. Báo lỗi động cơ
9. Báo tốc độ xe
10. Đèn báo xi nhan

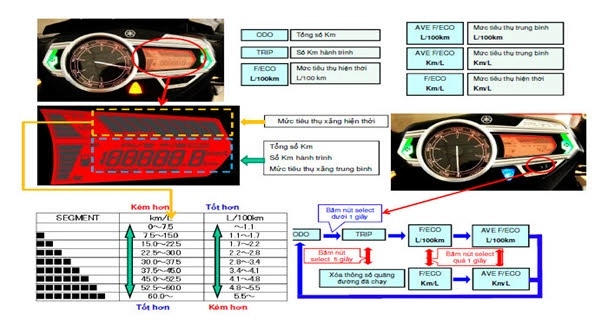

II/ Màn hình hiển thị đa chức năng:
Thông tin và kỹ thuật sửa chữa xe yamaha novou sx 125cc p2

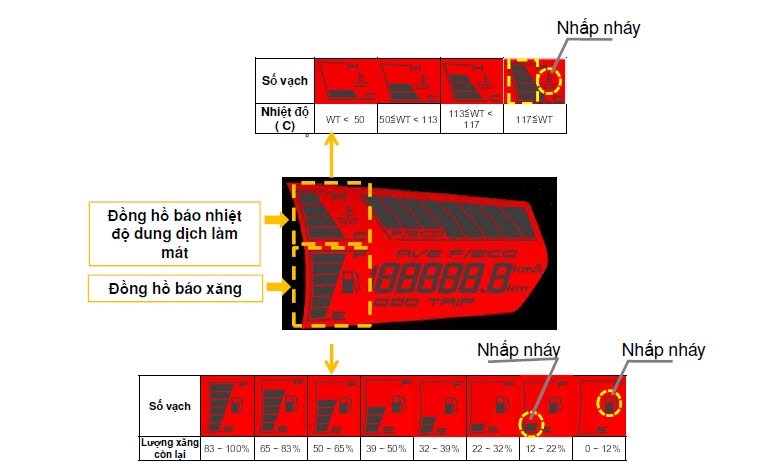

III/ Chi tiết báo nhiệt độ dung dịch làm mát và lượng xăng còn lại trong bình
Thông tin và kỹ thuật sửa chữa xe yamaha novou sx 125cc p2
IV/ Hệ thống sạc kiểu mở:
Đối với hệ thống sạc thông thường, bộ phát điện luôn phát điện để cung cấp cho hệ thống, hệ thống sẽ nối ngắn mạch để điện áp cao (quá áp) quay về cuộn phát gây tổn thất công suất cho động cơ

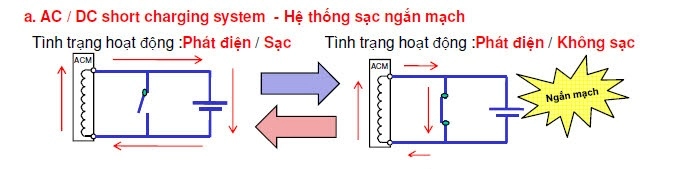

a. AC/DC short charging system – Hệ thống sạc ngắn mạch
Tình trạng hoạt động: phát điện / Sạc Tình trạng hoạt động : Phát điện / Không sạc
Thông tin và kỹ thuật sửa chữa xe yamaha novou sx 125cc p2

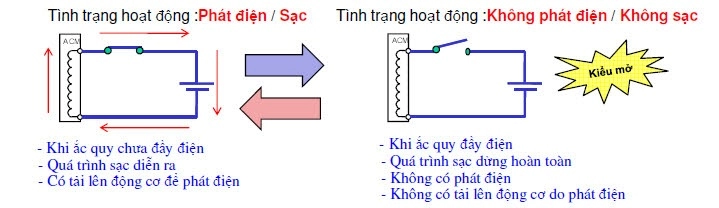

b. AC/DC open charging system – Hệ thống sạc kiểu mở
Tình trạng hoạt động: phát điện / Sạc Tình trạng hoạt động : Không Phát điện / Không sạc
Thông tin và kỹ thuật sửa chữa xe yamaha novou sx 125cc p2
=> Giảm mất mát công suất động cơ => Tiết kiệm nhiên liệu

V/ Sơ đồ mạch sạc kiểu ngắn mạch & kiểu mở:

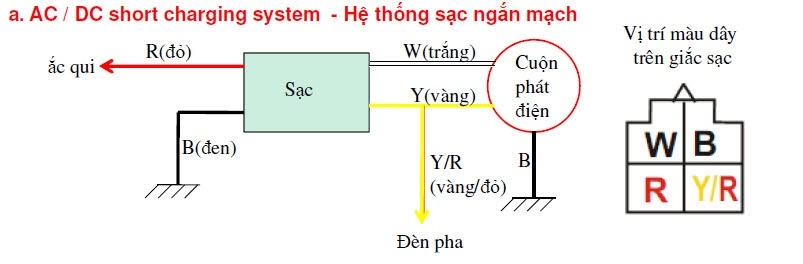

a. AC/DC short charging system – Hệ thống sạc ngắn mạch
Thông tin và kỹ thuật sửa chữa xe yamaha novou sx 125cc p2

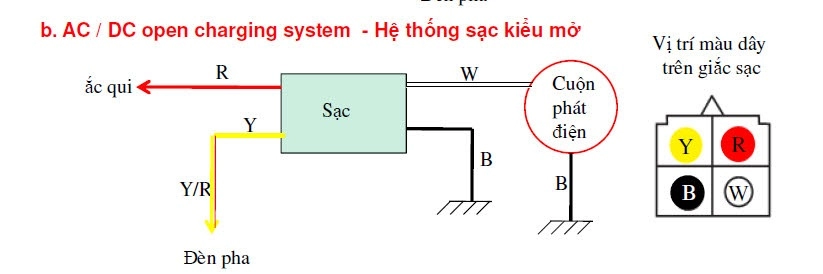

b. AC/DC open charging system – Hệ thống sạc kiểu mở

Thông tin và kỹ thuật sửa chữa xe yamaha novou sx 125cc p2
Hy vọng bài viết này giúp các bạn có thêm kiến thức bổ ích về xe Nouvo SX 125cc

ST: le_minh​

Nguồn thông tin được HOCHOIMOINGAY.com sưu tầm từ Internet
